Obecný technický popis sestavy typu škola
Aktuálně nabízíme k odprodeji větší sestavu, dosud užívanou jako školní budova.

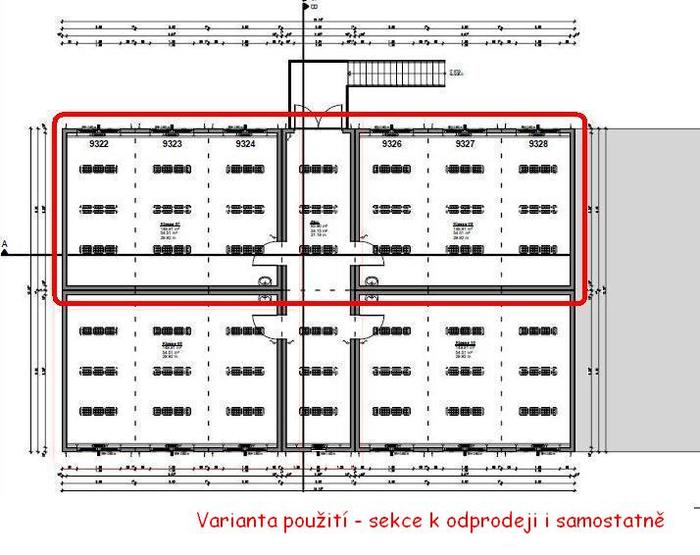

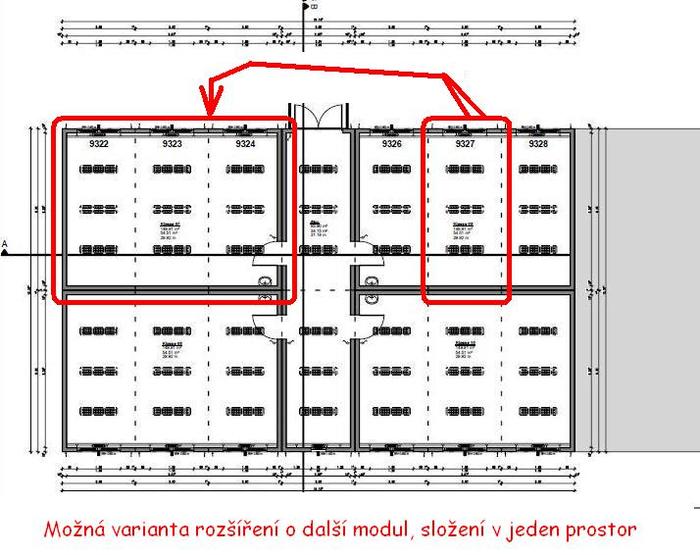

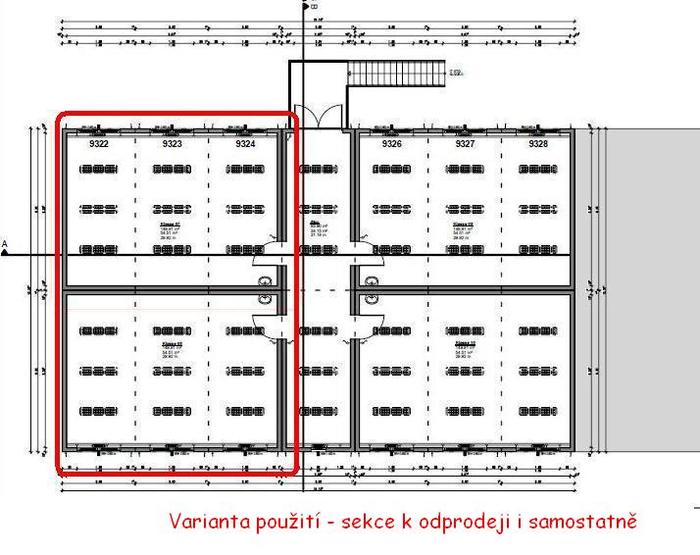

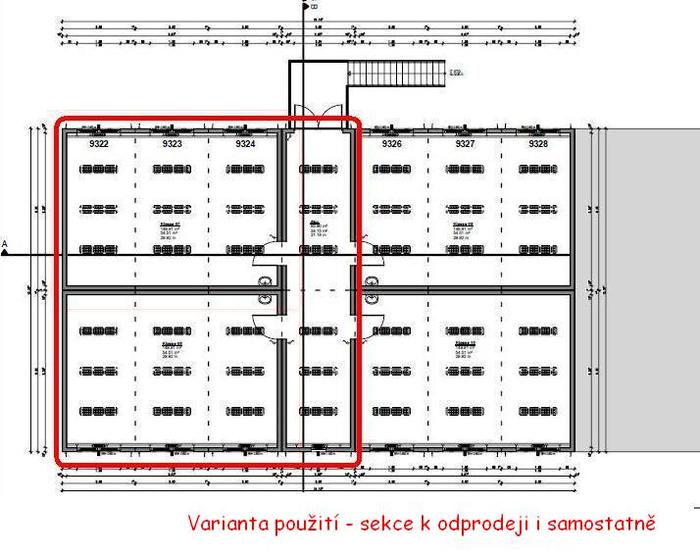

Lze odkoupit i jednotlivé sekce sestavy - sestavy tří jednotek, dělení je patrné z půdorysu. Po dohodě je možné vytvořit i jiné kombinace jednotlivých modulů, větší nebo menší, dle technických možností.
Část této sestavy je již prodána, v případě zájmu se prosím informujte na aktuální stav.

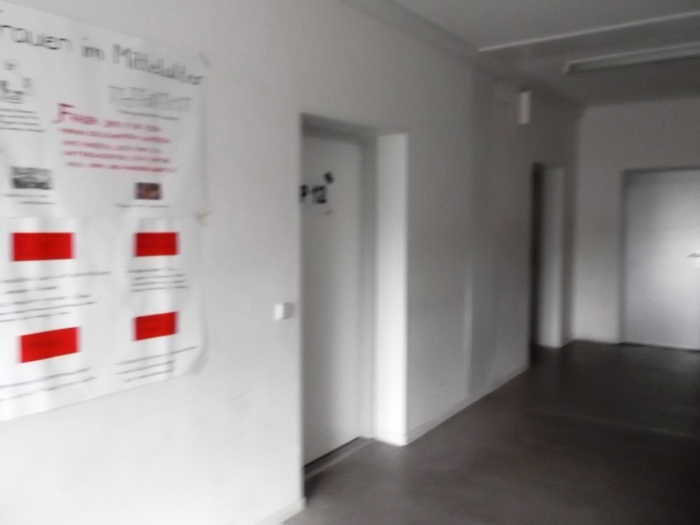

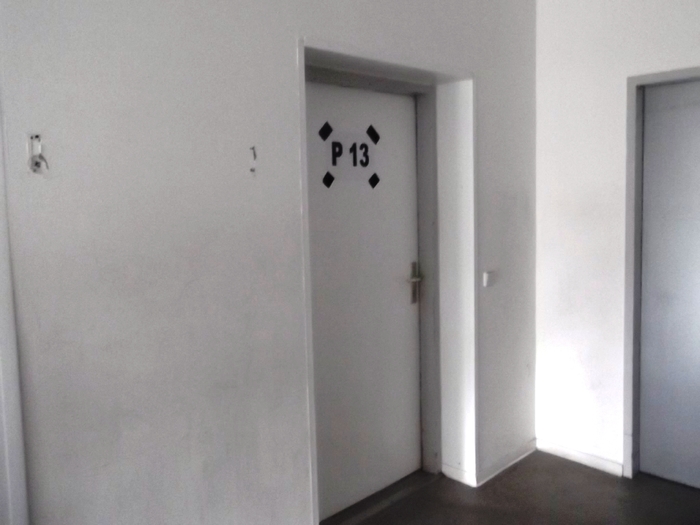

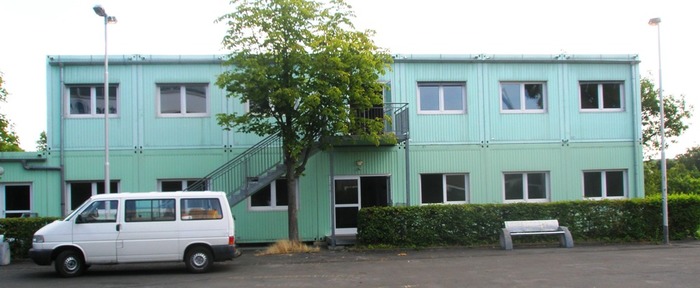

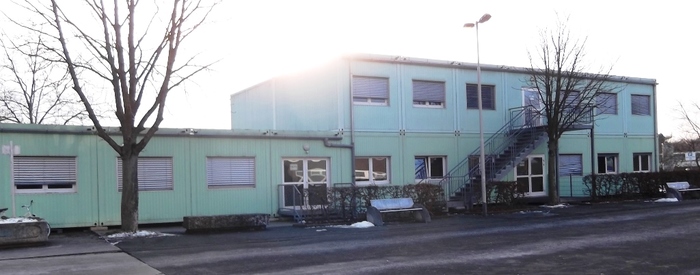

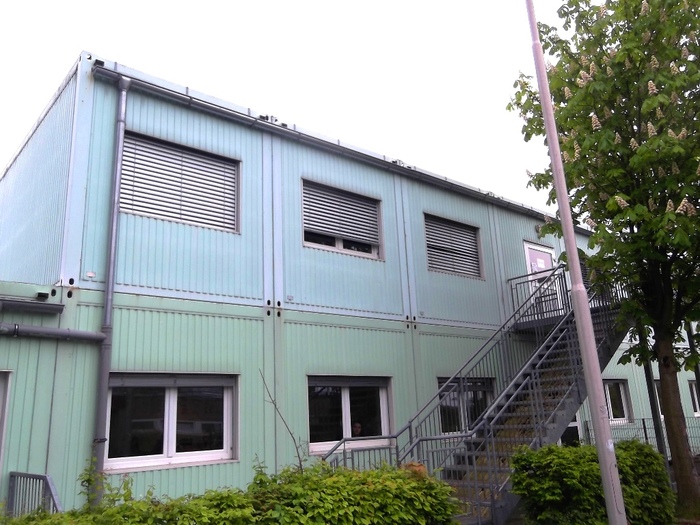

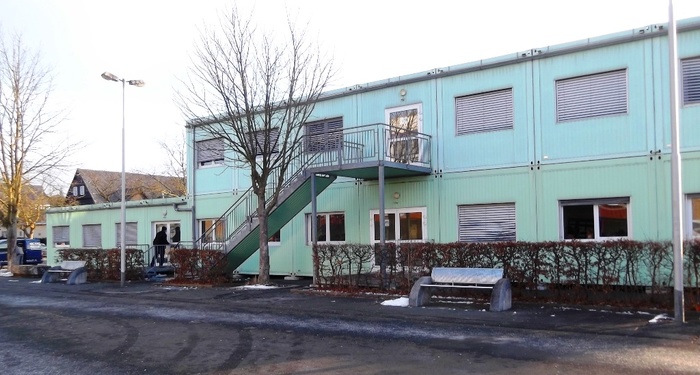

Jedná se o několik sestav, složených vždy ze 3 použitých kontejnerových obytných buněk dle přiložené fotodokumentace. Jedná se o kontejnery typu obytný / kancelář / školní třída, o půdorysném rozměru každého modulu 6,65 x 3,02 m a světlé výšce cca 2,75 m, použité v našem nájemním parku. Sestava dosud sloužila jako škola.
V případě zájmu volejte 723 003553, 774 770 222.
Pavilon ŠKOLA - sestava obsahuje:
* kontejnerové jednotky o rozměru á 6650 x 3020 mm, světlá výška cca 2750 mm
"Výkresy a technický popis jsou informativní a jsou platné pouze po vzájemné dohodě"
1. Konstrukce střechy (popis skladby směrem zevnitř ven)
- Vnitřní opláštění 13 mm dřevotříska potažená bílým plastem, ve vstupu 13 mm dřevotříska potažená bílým laminem nebo 12,5mm sádrokarton, zatmelený, zabroušený, bíle natřený
- Parozábrana 0,2 mm PE – folie, sd = ≥ 0,5m - ≤ 1.500m
- Tepelná izolace 220mm minerální vlna WLG 035
- Kostrukce střechy ocelové profily podle statického výpočtu
- Krytina ocelový trapézový plech 35mm, síla 0,75 mm pozinkovaný
- Zatížení střechy 1,05kN/m²
- Odvodnění vnitřně vedené okapy a svody
2. Konstrukce vnější stěny (popis skladby směrem zevnitř ven)
- Vnitřní opláštění 12,5mm děrovaný sádrokarton Knauf Cleaneo, děrování 8/15/20 šrobovaný na střešních latích, bíle natřený nebo 13 mm dřevotříska potažená bílým laminem, ve vstupu 13 mm dřevotříska potažená bílým laminem nebo 12,5mm sádrokarton, zatmelený, zabrou-šený, bíle natřený
- Parozábrana 0,2 mm PE – folie, sd = ≥ 0,5m - ≤ 1.500m
- Tepelná izolace 160 mm minerální vlna WLG 035
- Vnitřní konstrukce impregnované dřevo
- Vnější opláštění ocelový trapézový plech 10mm, síla 0,55 mm pozinkovaný, lakovaný RAL 9010
3. Konstrukce podlahy (popis skladby směrem zevnitř ven)
- Soklová lišta plastová, bílá
- Podlahová krytina linoleum, v šedém odstínu
- Podlaha 2 x 16 mm cementová dřevotříska Cetris
- Parozábrana 0,2 mm PE – folie, sd = ≥ 0,5m - ≤ 1.500m
- Tepelná izolace 160 mm minerální vlna WLG 035
- Nosná konstrukce ocelové profily podle statického výpočtu
- Zaslepení podlahy odspodu ocelový pozinkovaný plech
- Zatížení podlahy 5,0kN/m² ve vstupní štaně / 3,5kN/m² ve třídách
4. Okna
- Plastová okna, bílá, ISO-VSG-Verglasung (U = 1,1 W/m²K)
- Dvoukřídlá okna 1800 x 1150 mm, výška parapetu 940 mm
- Plastová okna 600 x 600 mm, stejné provedení, výška parapetu 1450 mm
- Plastové rolety bílé na dvoukřídlých oknech
5. Dveře
- Vstupní dveře plastové dveře prosklené 1010mm x 2010mm
- Dveře do tříd MZ dveře s těsněním, tepelně izolované, opláštěné ocelových plechem
- Technická místnost ZK dveře opláštěné ocelových plechem
6. Elektroinstalace
VDE 0100 400/230V, vedená pod omítkou
- elektrorozvaděč FI-spínačem a automatickými jističi
- kombinace vypínač / zásuvka 10A, 230V
- jednoduchá zásuvka 10/16A, 230V
- zářivkové těleso se zrcadlovým rastrem 2x58 W
- zářivkové těleso se zrcadlovým rastrem 1x36W
7. Vytápění
- nástěnné elektrokonvektory 2 kW s termostatem, teplota plynule regulovatelná, automatická ochrana proti zamrznutí
8. Poznámka
Dodací lhůta po dojednání dle dohody
Změny technických detailů vyhrazeny
