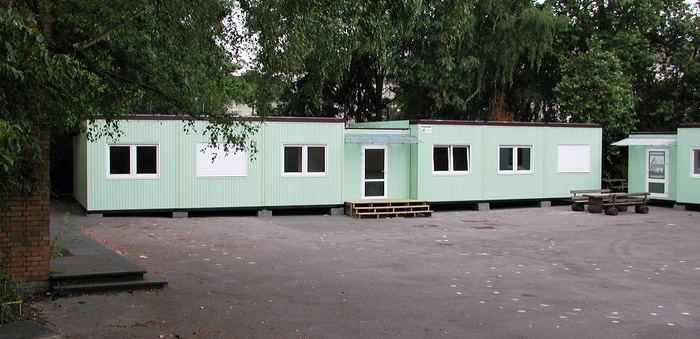

Mobilní školní pavilon, vzorový, dvě třídy a vstupní šatna

Technický popis sestavy typu školní pavilon, standard

Pavilon ŠKOLA - sestava obsahuje:

* dvě třídy, 3+3 kontejnerové jednotky o rozměru á  6650 x 3020 mm, světlá výška cca 2750 mm

* vstupní šatnu - 1 kontejnerová jednotka 6058 x 2435 mm, světlá výška cca 2500 mm

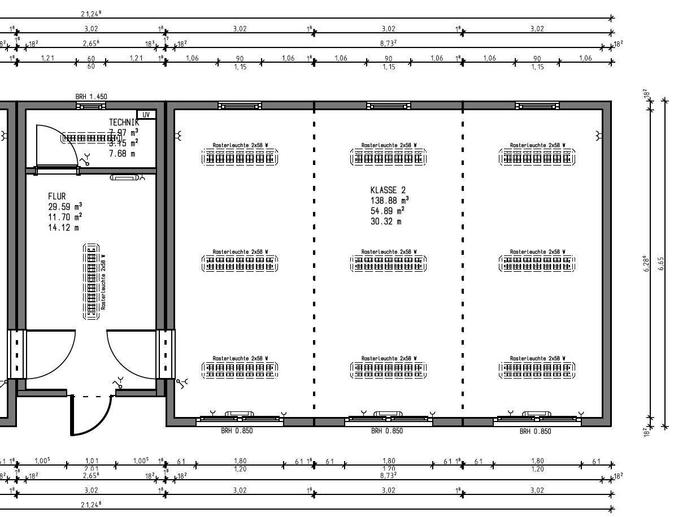

 "Výkresy a technický popis jsou informativní a jsou platné pouze po vzájemné dohodě"

1. Konstrukce střechy (popis skladby směrem zevnitř ven)

• Vnitřní opláštění 13 mm dřevotříska potažená bílým plastem, ve vstupu 13 mm dřevotříska potažená bílým laminem nebo 12,5mm sádrokarton, zatmelený, zabroušený, bíle natřený
• Parozábrana 0,2 mm PE – folie, sd = ≥ 0,5m - ≤ 1.500m
• Tepelná izolace 220mm minerální vlna WLG 035
• Kostrukce střechy ocelové profily podle statického výpočtu
• Krytina ocelový trapézový plech 35mm, síla 0,75 mm pozinkovaný
• Zatížení střechy 1,05kN/m²
• Odvodnění vnitřně vedené okapy a svody

2. Konstrukce vnější stěny (popis skladby směrem zevnitř ven)

• Vnitřní opláštění 12,5mm děrovaný sádrokarton Knauf Cleaneo, děrování 8/15/20 šrobovaný na střešních latích, bíle natřený nebo 13 mm dřevotříska potažená bílým laminem, ve vstupu 13 mm dřevotříska potažená bílým laminem nebo 12,5mm sádrokarton, zatmelený, zabrou-šený, bíle natřený
• Parozábrana 0,2 mm PE – folie, sd = ≥ 0,5m - ≤ 1.500m
• Tepelná izolace 160 mm minerální vlna WLG 035
• Vnitřní konstrukce impregnované dřevo
• Vnější opláštění ocelový trapézový plech 10mm, síla 0,55 mm pozinkovaný, lakovaný RAL 9010

3. Konstrukce podlahy (popis skladby směrem zevnitř ven)

• Soklová lišta plastová, bílá
• Podlahová krytina linoleum, v šedém odstínu
• Podlaha 2 x 16 mm cementová dřevotříska Cetris
• Parozábrana 0,2 mm PE – folie, sd = ≥ 0,5m - ≤ 1.500m
• Tepelná izolace 160 mm minerální vlna WLG 035
• Nosná konstrukce ocelové profily podle statického výpočtu
• Zaslepení podlahy odspodu ocelový pozinkovaný plech
• Zatížení podlahy 5,0kN/m² ve vstupní štaně / 3,5kN/m² ve třídách

4. Okna

• Plastová okna, bílá 7 ks,  ISO-VSG-Verglasung (U = 1,1 W/m²K)
• Dvoukřídlá okna 1800 x 1150 mm, výška parapetu 940 mm
• Plastová okna 6 ks 600 x 600 mm, stejné provedení, výška parapetu 1450 mm
• Plastové rolety bílé 7 ks na dvoukřídlých oknech

5. Dveře

• Vstupní dveře 1 ks plastové dveře prosklené 1010mm x 2010mm
• Dveře do tříd 2 ks MZ dveře s těsněním, tepelně izolované, opláštěné ocelových plechem
• Technická místnost 1 ks ZK dveře opláštěné ocelových plechem

6. Elektroinstalace

VDE 0100 400/230V, vedená pod omítkou

• 1ks elektrorozvaděč FI-spínačem a automatickými jističi
• 4 ks kombinace vypínač / zásuvka 10A, 230V
• 18 ks jednoduchá zásuvka 10/16A, 230V
• 19 ks zářivkové těleso se zrcadlovým rastrem 2x58 W
• 1 ks  zářivkové těleso se zrcadlovým rastrem 1x36W

7. Vytápění

• 7 ks nástěnné elektrokonvektory 2 kW s termostatem, teplota plynule regulovatelná, automatická ochrana proti zamrznutí

8. Poznámka

Dodací lhůta po dojednání dle dohody

Změny technických detailů vyhrazeny
